投影屏 尺寸
型号 测量范围（mm） 外形尺寸（mm） 质量（kg） JT30 630*470 220*200 732*950*1780 546 JT40 830*670 180*160 1110*1445*2274
产品特点：

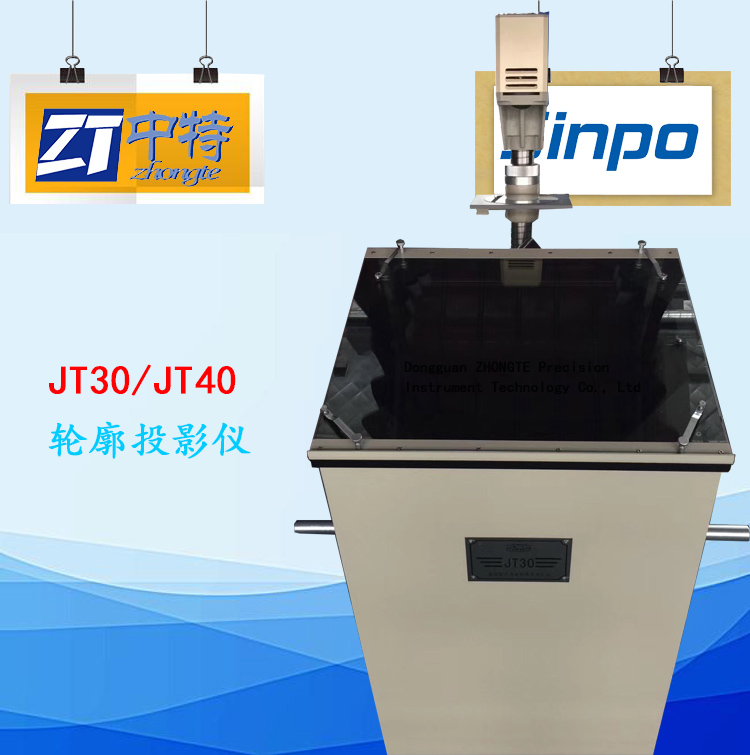

1.新天JT40轮廓投测量影仪倒置式投影仪，投影屏观测视线较近，操作方便。
2.方形透明投影屏，满足小零件大成像投影要求。
3.特别适合投影像的描绘、轮廓形状观测、模板公差带比对快速判断等测量。
4.物镜更换采用直插式，更换方便。
5.高能量半透半反反射照明。
投影屏 |
|||||||
类型 |
JT30 |
JT40 |
|||||
投影屏尺寸（mm） |
630×470 |
830×670 |
|||||
工作台 |
|||||||
类型 |
JT30 |
JT40 |
|||||
台面尺寸（mm） |
220×200 |
180×160 |
|||||
工作台玻璃通光（mm） |
Φ160 |
Φ107 |
|||||
Z轴行程及调焦范围 |
80mm调焦行程40mm） |
80mm（调焦 |
|||||
微动工作台（选购） |
|
X=25mm |
|||||
X、Y向分划值 |
|
0.001mm |
|||||
圆工作台旋转范围 |
|
0°~360° |
|||||
圆工作台旋转分划值 |
|
1’ |
|||||
游标分划值 |
|
2’ |
|||||
JT30物镜 |
|||||||
物镜放大倍率 |
5× |
10× |
20× |
50× |
|||
物镜物方视场（mm) |
112×92 |
56× 46 |
28×23 |
11.2×9.2 |
|||
物镜工作距离（mm) |
139 |
135 |
121 |
76 |
|||
放大倍率误差：0.08% |
|||||||
JT40物镜 |
|||||||
物镜放大倍率 |
10× |
20×（选购） |
|||||
物镜物方视场（mm） |
75×65 |
|
|||||
物镜工作距离（mm） |
206 |
|
|||||
放大倍率误差：0.08% |
|||||||
照明光源 |
|||||||
JT30 |
JT40 |
||||||
透射：24V 150W卤钨灯 |
透射：24V 150W卤钨灯 |
||||||
反射：24V150W卤钨灯 |
反射：12V100W卤钨灯 |
||||||
仪器质量与外形尺寸（长×宽×高） |
|||||||
JT30 |
JT40 |
||||||
732×1505×1960 |
1110×1445×2528（含幕帘罩） |
||||||
732×950×1780 |
1110×1445×2274 |
||||||
仪器质量：285kg |
仪器质量：546kg |
||||||
额定电压 |
AC |
220V |
50Hz |
||||
环境要求 |
室温20℃±5℃，相对湿度40%-70%RH |
||||||
